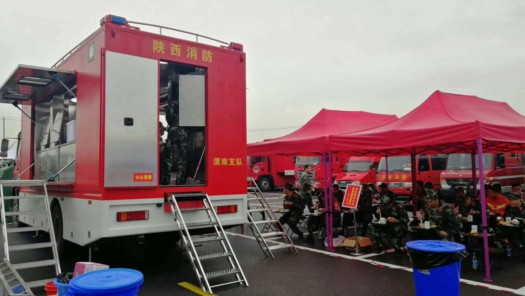

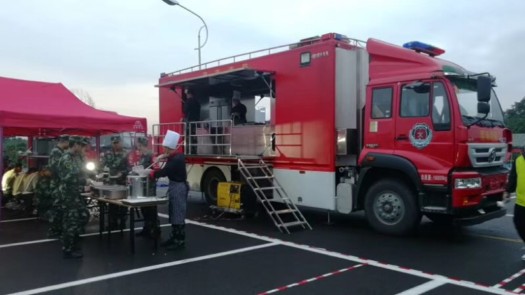

五十鈴應急保障餐車（消防車），是一款專門為消防官兵、武警戰士野外拉練及應急救援戶外做后勤保障的，適應各種環境，軍工品質，功能齊全，滿足野外餐飲作業與就餐需要。
一、 整車技術指標
7258 《機動車運行安全技術條件》
GB 1589-2004《道路車輛外廓尺寸、軸荷及質量限值》
GB 5226.1-2008 機械電氣安全 第一部分：通用技術條件
GB 7956.1-2014 消防車 第一部分：通用技術條件
GB/T 484-1999（2005） 汽車油漆涂層
GB1495 機動車輛允許噪聲
GB4785 汽車和掛車的外部照明和信號裝置的數量、位置和光色
GB9378-88 配電系統設計標準
GB/T 12480 客車防雨密封性試驗方法
JB/ZQ3011 工程機械焊接通用技術條件
ZB T35 001 汽車電氣設備基本技術條件
ZB T50 003 專用汽車道路試驗方法
以及國家規定的其他相關標準規范
二、
整車基本參數：
整車型號：5160xCCQ5 型
公告批次：302 批
總質量:16000KG
排放標準：國五
發動機型號：4HK1-TC50
排量：5193ml
1、底盤特點及主要技術參數
慶鈴五十鈴底盤，是慶鈴公司推出的精品力作，發動機選用慶鈴五十鈴(重慶)發動機有限公司制造生產的柴油發動機，其經濟性、可靠性處于國際同類產品先進水平。
動機獨有的燃油經濟性，加上整車輕量化設計，整車油耗比同類車型降低 5%。車架上翼面采用無孔設計，幅面孔位標準化，提高車架強度，減輕自重；應用人機工程學原理研制的駕駛室，布局合理環境舒適，顯著降低駕駛員的疲勞。半浮式駕駛室懸置系統，配以減震座椅，駕駛室良好的密封效果和發動機降噪技術使駕乘舒適性顯著提高。
2.底盤主要參數如下：
底盤型號：QL5160XXYVRFRY 載貨汽車底盤
軸數：2 軸 軸距：5800mm 功率：151KW
發動機型號：4HK1-TC50 輪胎規格：10.00R20 輪胎數：6 個
軸荷：5800/10000 彈簧片數：7/9+6 接近角/離去角：16/19
前懸后懸：1337/2939mm 前輪距/后輪距：1960/1855mm
3、整車功能說明
專用于提供野外餐飲保障，提高野外執行任務保障能力。廣泛適用于
軍隊、公安特勤、消防、醫療衛生、搶險、應急救援等多種用途。車內配置齊全，完全
滿足在野外搶險救援、醫療救護、救災、突發事件等情況下 100-300 人的餐飲保障用途。
整車主要由機動性能較高的二類底盤、側拓展系統、水電保障系統、餐飲設備等組成。
該車主要特點：
（1）整車機動性高，通過能力強；
（2）廂體側面設計有拓展艙，無線遙控液壓翻轉拓展，作業空間大，環境舒適；
（3）配置大容量水箱，保障制膳用水需求，污水集中收納入污水箱；
（4）配備車載發電機自主供電，也可采用外接市電或電源車輸入；

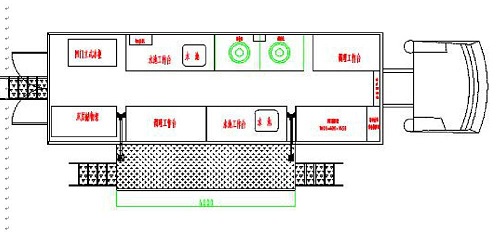

（5）整車按制膳流程需要設計有儲存、準備、烹飪、分餐等功能區。
整車上裝為整體式框架結構，龍骨采用優質型材焊接，外蒙皮為冷軋鋼板焊接，廂
體外廓采用航空鋁型材包角，滿足輕量化和整車強度要求。車輛頂部四周配備紅藍相間
的頻閃警燈，下裙邊設計有專用雜物艙；車門、艙門均采用專用型材結構，可靠性高并
具有良好的密封性。廂體內壁及頂部采用拉絲不銹鋼面板，高檔衛生易于清洗消毒。整
車優質烤漆工藝主色為消防紅，可以根據用戶需求設計軍警制式外觀車貼。
三、整車設計方案
1、外觀效果（專利設計）

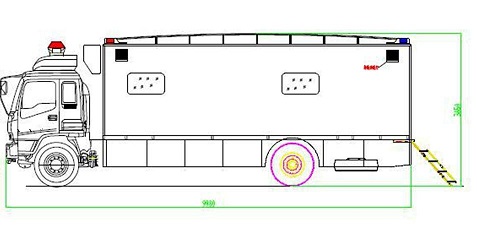

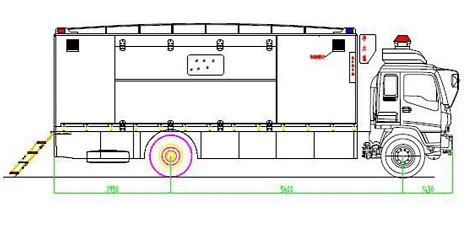

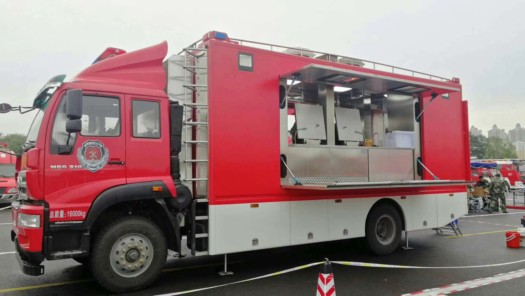

該車選用五十鈴 QL5160XXYVRFRY 型二類底盤為平臺改裝而成。在駕駛室頂部安裝有導流
罩，箱體前圍兩側設計有不銹鋼登頂梯，方便人員登頂檢修、瞭望，車頂四周裝配獲得國家
外觀專利的裝飾套件，將紅藍頻閃警燈和頂部弧形護欄和諧整合，使整車外觀輪廓和線條更
加美觀圓潤、動感流暢。整車主色調為消防紅，圖案根據用戶要求制作。具備駐車發電、行
車供電、外接市電電源接入功能，內置主副食加工、冷藏儲存等設備，并配備通風、排油煙
等設施。該車作業能力為 1 小時內完成 150 人份主、副熱食加工。同時具有機動性好、加工
能力強、自動化程度高等特點，尤其適用在野外條件下的飲食保障供應。
2、作業能力：1 小時可以蒸制 32kg 大米的米飯；1 小時可以完成 150-300 人份的副食
制作；工作適應環境溫度：-40℃-45℃；相對濕度：95％（溫度 25℃時）；操作人員：駕駛
員 1 人、操作員 4 人。
3、上裝廂體結構
上裝廂體龍架采用矩形鋼管焊接，廂體外蒙皮用高強度冷軋鋼板與廂體骨架真空負壓

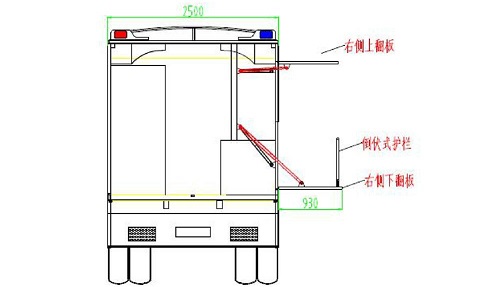

粘接而成。廂體兩側設計拓展艙，通過液壓系統執行側板翻轉拓展。廂體內壁和頂板采用不
銹鋼拉絲板，地板采用防滑鋁板，便于清理消毒。廂體尾部設有后開門，布置隱藏式不銹鋼
抽拉梯，供人員進出廂體內使用。箱體左右兩側下部為雜物艙，采用上翻式結構，配有專用
鎖具、密封膠條，具有良好的防塵、防水性。車內頂部安裝 3 盞 LED 吸頂燈，車輛尾門安裝
一個應急照明燈帶出口標識；左右兩側各布置 2 個戶外照明燈、用于野外輔助照明，滿足野外餐飲作業與就餐需要。
4、液壓拓展系統
本餐車可選擇單側拓展或雙側拓展。
液壓系統由動力單元、執行單元、控制單元、輔助元件、液壓油五個部分組成。
動力單元就是指液壓系統的取力部分。通過齒輪泵轉化變速箱的機械能為液壓油的壓力
能，向液壓缸等執行單元作用，向整個液壓系統提供動力，達到預定的機
5、餐廚設備
本餐車主要配置專業餐廚設備有高平原型雙聯炒灶 1 套、燃油蒸飯柜 1 套，四門立式冰
柜 1 臺、強排型抽煙機 2 套、調理工作臺 2 套，水池工作臺 2 套，雙層儲物架 1 套，吊柜 4
組；充分滿足野外制膳作業的需要。
6、警報和滅火裝置
車輛配備有警示貼、警報器等裝置，配備 4Kg 手持滅火器，愛爾索 SH-1 自動滅火裝
置。
7、水、電、油保障系統
（1） 供水系統
餐車水路系統由凈水箱、污水箱、水泵、水位計、水路管網、水閥等組成。在車輛駕駛
室后部箱體前圍外板上端，安裝有壁掛式凈水箱，不銹鋼材質帶水位計、防浪板，容量大于
1000L。設計為一進三出（1 進水口，1 溢流出口、1 給水出口、1 排空出口），能夠充分滿足
制膳用水需要。通過壓力加水或自吸水泵給凈水箱加水，水箱加滿后會通過溢流出口排水，
作業過程中還可以通過室內水位計實時監控水量。餐廚用水時打開水閥，即可通過全自動水
流感應原理啟動增壓泵，即使在缺電的極端環境下，仍然可以實現自流供水。所有餐廚設備
廢水均經過廢水收納管網匯流至污水箱，通過排污管排放至指定位置，有效解決了野外制膳
作業緩環境污染問題。
（2）供電系統
整車供電系統由移動電纜盤、防水電源連接器、電氣集中控制系統、發電機及電氣線路
元件組成。電氣集中控制市電優先接入，同時自備發電機也可以快捷切換輸入。
電氣集中控制系統配備一臺標準機柜，確保整車電氣控制設備適應復雜工況的穩定性。
配備德力西手動收卷電纜盤（含 30 米外接電源線），集成整車所有用電設備電源輸入輸出
控制，系統設置為市電優先模式。自備電源配備一臺開普 5kW 靜音發電機組，布置在獨立的
發電機艙，確保機組通風散熱，可以便捷地切換為自備發電機供電，具有可靠接地安全防護。
▲ 含漏電保護功能，當車體的漏電電流大于 36mA 時，能夠自動切斷系統供電電源。
▲ 配 3x6mm2 電纜一根 30 米和手動卷線盤。
（3）供油系統
整車供油系統由主油箱、副油箱、自流油箱、油泵、油位計、油閥、油管等組成。底盤
主油箱專供底盤發動機，首先保障戰時整車機動性。配備副油箱容量 200 升帶油位計，一出
一回（1 輸油 1 回油），通過專用油泵輸送至箱體內部的高位自流油箱，分別供給餐廚設備和
發電機用油。高位自流油箱為不銹鋼材質帶防浪板帶油位觀察窗，一進四出（1 進油 1 溢流 3
輸出）布置。副油箱的燃油通過油泵輸送至高位自流油箱，油滿后自動回油至副油箱，工作
狀態時燃油通過安全的自流方式分別給箱體內部?jī)蓚?cè)的餐廚設備供油，還還可延伸管路至發
電機處，通過油閥給發電機補充燃油，檢修作業時該出口還可作燃油排空管線出口。
8、其他附屬設施
為使野外餐飲保障工作更加貼近實戰需要，我們根據多年的一站式解決方案經驗，配備
了下列便捷的實用設施：
照明系統：車內配備 4 個 LED 照明燈，廂體左右側外部配備 4 個夜間場地照明燈，方便
夜間操作。
倒車后視系統：車輛專用倒車后視系統一套（凌度 HS995C 行車記錄儀，帶后視倒車影像系統，1200 萬像素，7 寸大屏），便于停車監控和倒車安全。
警燈、警號系統：按照公安消防制式標準配備；車頂安裝溫州華泰，24V， 1.2 米 LED 紅
藍爆閃警燈，帶警報器。
通風換氣窗：在箱體頂板上安裝有多功能換氣扇， 既能實現日常宿營換氣需要，又能實
現緊急情況下的逃生功能
